阻尼振蕩波局放檢測技術使我們能及時發現潛伏隱患，掌握設備的運行狀態及有效使用壽命，以便采取相應措施，實現有計劃、合理地進行檢修，可減少因突發故障造成的損失，達到提高供電可靠性的目的。振蕩波加壓方式分為直流加壓和交流加壓兩種。直流加壓對于電纜有較嚴重的損害，可能會(huì )造成電纜損傷；所以本系統采用變頻諧振的交流加壓方式具有明顯的優點。

系統原理和功能

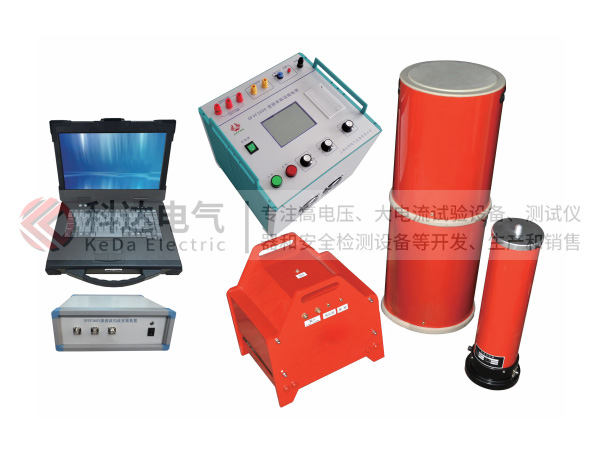

該系統基于 LCR 阻尼振蕩原理，在完成電纜變頻諧振交流加壓的基礎上，通過內置的高壓電抗器、高壓實時固態開關與試品電纜形成阻尼振蕩電壓波，在試品電纜上施加近似工頻的正弦電壓波，激發出電纜潛在缺陷處的局部放電信號。基于脈沖電流法高靈敏度檢測局部放電信號，配合高速數據采集設備完成局部放電信號的檢測、采集、上傳。單次測試過程一分鐘左右，測試效率高，對被測電纜無傷害。在獲取局放數據的基礎上，數據分析軟件自動完成聚類分析、行波定位，便于用戶綜合評判電纜狀態。

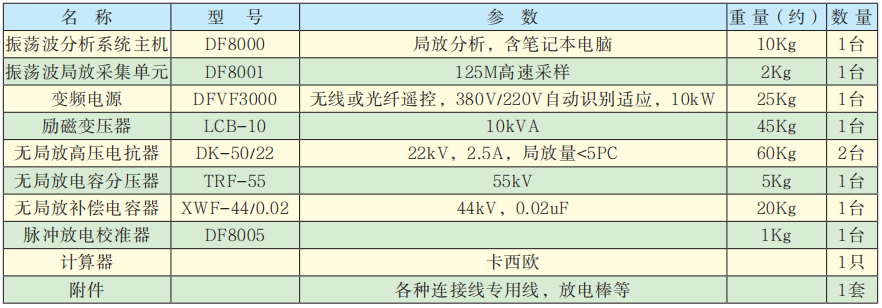

基本配置技術參數：
